Controlador Mosfet para rectificación sincrónica de diodos
El controlador está diseñado para circuitos de rectificación de CA-CC en aplicaciones generales de consumo, portátiles y adaptadores USB.
Es capaz de conducir un mosfet externo en configuraciones de rectificador síncrono del lado secundario del lado alto y del lado bajo.
Este dispositivo admite voltajes de salida del lado secundario de hasta 20 V en modo de conducción continua, modo de conducción discontinua y modos de retorno de retorno cuasi resonante.
Estas opciones dan a los diseñadores libertad sobre cómo implementan la rectificación síncrona.
Los fabricantes a menudo eligen un mosfet externo al implementar la rectificación síncrona, ya que proporciona convertidores de mayor eficiencia, afirma Diodes.
El dispositivo cuenta con tiempos de encendido y apagado de 2.2nF, que se dice que reducen la pérdida de energía y garantizan un funcionamiento seguro cuando está en modo CCM.
También presenta un período de supresión para establecer el período mínimo de encendido del mosfet; Esto limita el impacto del voltaje que suena.

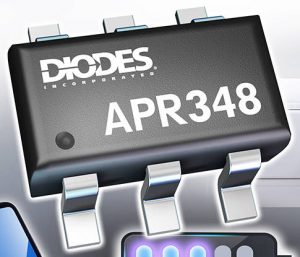

El APR348 también presenta un modo de carga ligera, que utiliza un temporizador interno para omitir ciclos cuando no hay carga o solo se detecta una carga ligera en la salida.
Esto tiene como objetivo reducir la potencia de reserva sin carga.
Además, la conmutación del lado alto no requiere un devanado adicional del transformador.
