Los sensores de corriente aislados son rápidos para el control del motor.

Llamado RAZC, hay múltiples dispositivos, que detectan entre 40Amax y 250Amax, todos con un diámetro exterior de 10 mm, y el fabricante también ofrece versiones personalizadas.

La anchura de banda generalmente es de cientos de kHz (consulte la tabla a continuación) y el tiempo de subida estándar es de 5 µs para un paso de 0-20A.

Por lo general, la no linealidad, la histéresis y la temperatura co / ° C son una pequeña fracción del 1%; consulte las hojas de datos para obtener detalles (accesibles desde esta página).

El manejo de sobrecorriente está limitado por el conductor y no por el sensor.

La detección de corriente de bobinado del motor es una aplicación típica.

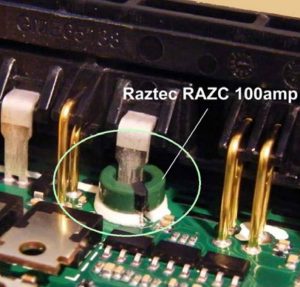

“El sensor de corriente toroidal simplemente rodea una conexión del motor. El aislamiento galvánico elimina por completo los efectos de modo común y la corriente de armadura real se mide con precisión ", según la firma. "La salida del sensor está cerca de un riel a otro, por lo que no se requiere amplificación; las señales de corriente se pueden alimentar directamente a un A / D".

También se prevén aplicaciones en la generación de energía solar y la gestión de baterías.

El orificio a través del sensor es de 5,1 mm de diámetro, aunque una protuberancia reduce el tamaño máximo permitido del cable redondo de 4,5 mm.

Hay tres conexiones, Vcc, tierra y salida, donde la salida está polarizada cerca de Vcc / 2 para 0A.

Tabla creada a partir de hojas de datos de Raztec: es posible que se hayan producido errores durante la transcripción.

* a las especificaciones del cliente
