El transistor GaN rápido impulsa el láser en la placa de evaluación del sensor de rango de tiempo de vuelo
La aplicación prevista es la medición del rango de "tiempo de vuelo", y el transitor GaN elegido (EPC2216) está calificado por AEC Q101, lo que permite que el circuito se use en proyectos de automóviles LIDAR.

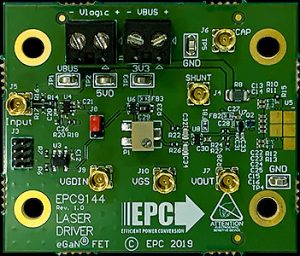

Un aspecto novedoso de esta placa es la capacidad de montar una amplia variedad de láseres a través de pequeños intercaladores basados en PCB que se pueden soldar en el cuadrado de 5x5 mm de cuatro almohadillas de cobre (lado derecho de la foto).
Los intercaladores se suministran en una tira extraíble (izquierda). Debajo de cada uno hay un patrón de 2 x 2 para que coincida con la huella de 5x5 mm del tablero de evaluación. Según EPC, la placa de selección de interpositor “se revisa según sea necesario para acomodar
nuevos láseres y otras cargas según sea necesario ".
"La placa de circuito impreso está diseñada para minimizar la inductancia del circuito de alimentación mientras se mantiene la flexibilidad de montaje para el diodo láser u otra carga", según ECP. "Incluye múltiples sondas pasivas a bordo para voltajes, y está equipado con conexiones MMCX para entrada y detección".
La velocidad del conductor y el FET significa que el encendido puede ser tan rápido a 500ps y el apagado puede ser a 250ps, incluso a ~ 10A.

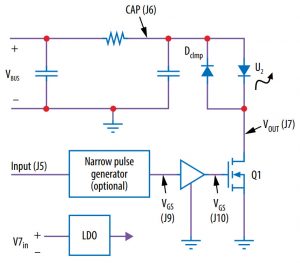

Los pulsos de comando de entrada se acoplan a través de un MMCX terminado de 50Ω, que es seguido por un traductor de nivel lógico (enviado, tset para lógica de 3.3V, pero modificable para otros niveles (también es posible el accionamiento diferencial).
Después del traductor de nivel, el pulso de entrada pasa a través de un circuito generador de pulso estrecho, configurado a ~ 5ns cuando se envía, pero variable a través de 1.2 a 20ns usando un trimpot incorporado. El límite inferior establecido por el IC del controlador de puerta LMG1020 integrado.
La alimentación de energía a la placa debe ser de 15V.
Además de la conducción de diodos láser, dijo la firma, también se puede usar para otras aplicaciones que requieren un amplificador eGaN FET - Clase E con referencia a tierra, por ejemplo.
El manual de instrucciones que lo acompaña está claramente escrito y vale la pena echarle un vistazo si está tentado.
