Mundo integrado: Harwin agrega conectores horizontales a la gama Gecko
El fabricante describe la gama como una alternativa más compacta y liviana a los conectores micro-D convencionales.

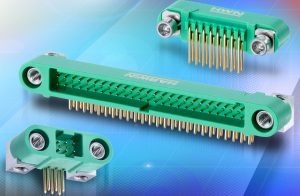

La versión horizontal de Gecko-SL permite un conector de placa base a 90 ° de la PCB, ofreciendo flexibilidad de diseño adicional sobre la placa.
Los conectores ahora se pueden ubicar en un borde de PCB, enrutando un cable acoplado lateralmente fuera de la pila de PCB.
Este estilo de conexión es adecuado para cubesats, donde los diseños incorporan una serie de PCB en una pila densa, con todo el cableado encaminado al espacio exterior de la pila.
Restricciones de espacio similares ocurren en aviónica (particularmente diseño de UAV), satélites más grandes, militares (como equipos de comunicación portátiles y de radar), robótica y deportes de motor.
Los conectores horizontales también se pueden usar con conectores PCB hembra para proporcionar una disposición de placa madre / placa hija, que se puede usar para reemplazar PCB modulares o sistemas de equipos más grandes.
Los conectores Gecko-SL de formato horizontal de Harwin están equipados con tornillos de acero inoxidable, diseñados para acoplarse antes del bloqueo, los operadores pueden presionar los conectores completamente antes de enganchar los tornillos.
Los ingenieros pueden elegir el tornillo estándar con montaje en placa (con el tornillo de acoplamiento en el conector hembra) o la fijación inversa (con el tornillo de acoplamiento en el conector macho).
El recuento de pines coincide con el resto de la serie Gecko-SL, de 6 a 50 contactos.
Gecko-SL tiene un rango de temperatura de funcionamiento de -65 ° C a + 150 ° C, exhibe una resistencia a la vibración de 20G a 2kHz durante 6 horas, y una resistencia a los golpes de hasta 100G y desgasificación de acuerdo con las especificaciones de la NASA y la ESA. La clasificación actual se establece en un contacto único máximo de 2.8 A, 2 A por contacto si todos están cargados.
