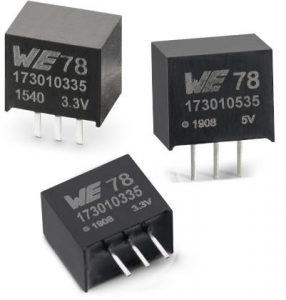

Los convertidores dc-dc se ajustan a las huellas de registro lineal L78 para aplicaciones industriales
Las partes son
- 173010335: salida de 3.3V, 6-36Vin, 87% de eficiencia máxima a 12Vin
- 173010535: salida de 5V, 8-36Vin, 92% de eficiencia máxima a 12Vin
"Los componentes en un paquete SIP-3 representan soluciones rentables para cumplir con los requisitos para la capacidad transitoria de una red de voltaje industrial de 24V", según la compañía. "Los nuevos módulos generan un voltaje de salida fijo a una corriente de hasta 1A".
Los módulos comprenden la etapa de potencia, el controlador, los inductores y los condensadores de entrada y salida "no se requieren componentes externos para la operación", según la compañía, aunque tanto la hoja de datos como la placa de evaluación (17800FDSM) muestran capacitancia de entrada adicional. Se pueden tolerar hasta 680 µF de capacitancia de salida adicional.
La topología es un regulador reductor rectificado por diodos (no sincrónico) con un bucle de modo de corriente. El voltaje de salida se divide por una red de resistencia interna y se alimenta al amplificador de error para compararlo con una referencia de 0.765V. Amplificada, la señal de error controla el tiempo de encendido de un generador de ancho de pulso de frecuencia fija (520kHz).
Esa placa de evaluación también tiene los componentes de filtrado de entrada necesarios para obtener los convertidores de CC-CC bajo el estándar EMC EN55032 / CISPR32 Clase B límites de interferencia radiada y de línea (consulte la página 27 de la hoja de datos)
La hoja de datos es notablemente exhaustiva; por ejemplo, la página 29 muestra una forma de volver a conectar los tres pines para generar un voltaje de salida negativo (diagrama a la derecha).
La operación se especifica en ambientes entre -40 y 85 ° C, y se incluye protección contra sobrecarga térmica, así como protección contra cortocircuitos.
