El alcance de PC de 8 canales tiene ADC duales de 5Gmuestra / s

Llamado PicoScope 6824E, tiene entradas analógicas de ancho de banda de 500MHz y 16 canales digitales que registran pulsos de hasta 1ns, es decir, señales de ~ 500MHz.

Los ADC tienen una resolución ajustable de 8, 10 o 12 bits, algo que se ha denominado FlexRes.

"La arquitectura FlexRes permite que el usuario configure el hardware para optimizar la velocidad de muestreo, a 5Gsample / s con una resolución de 8 bits, o hasta una resolución de 12bit con un muestreo de 1.25Gsample / s", según la firma, que agregó: "Ocho más 16 canales abordan los desafíos que enfrentan los ingenieros al depurar IoT complejos y sistemas integrados que tienen elementos analógicos y digitales mixtos, como comunicaciones en serie y paralelas con señalización de alta tensión y bajo voltaje ".

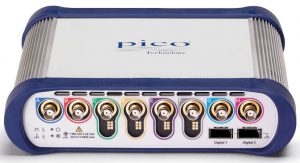

Un ADC está conectado a las cuatro entradas de la izquierda y el otro a las cuatro de la derecha (ver foto), y el ancho de banda de un convertidor puede concentrarse en una entrada. o dividir entre dos o cuatro entradas. .

Para aquellos contenidos con resolución fija de 8 bits, el otro miembro de la familia 6000E es el PicoScope 6804E, y se planean otros modelos, aún no revelados.

Cuatro entradas, dos por ADC, también incluyen una "interfaz de sonda inteligente" para sondas inteligentes que se están desarrollando en Pico, cuyos detalles también están ocultos por el momento.

Se dice que la distorsión armónica en ambos modelos es mejor que -50dB a 1MHz en todos los modelos, y el modelo superior tiene más de 60dB SFDR (rango dinámico libre de espurios). El ruido de referencia es <150μVrms on the most sensitive range.

Ambos modelos incluyen un generador de formas de onda arbitrarias de 200Mmuestra / s integrado y un generador de funciones de 50MHz con seno integrado, cuadrado, triángulo, voltaje de CC, aumento gradual, disminución gradual, gaussiano y medio senoidal.

Los ámbitos funcionan con el software de aplicación PicoScope de la empresa para la computadora host, actualmente en la versión 6 (con 22 opciones de idioma).

Con una memoria 4Gsample, el 6824E puede capturar una señal de 200 ms a una velocidad de muestreo de 5Gsample / s, lo que equivale a una resolución de 200ps, una relación de 1: 1,000,000,000, según Pico Tech. Las capturas profundas se pueden explorar a través de PicoScope utilizando su navegador de búfer de forma de onda, y se pueden ampliar hasta un millón de veces utilizando los controles de zoom-pan.

La prueba de límite de máscara y las alarmas definidas por el usuario se incluyen en el software, así como la segmentación de la memoria de captura de 1 a 10,000.

Hay decodificadores para 21 protocolos en serie, así como decodificación de bus paralelo para los canales digitales. Las últimas incorporaciones de protocolo son BroadR-Reach (100BASE-T1) Automotive Ethernet, Manchester y DALI. Se están desarrollando más protocolos y se convertirán en actualizaciones gratuitas.

Sonda manos libres sosteniendo

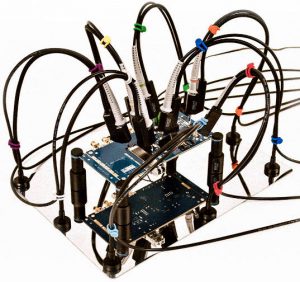

Pico también presenta el "Sistema de soporte de sonda Pico", que utiliza varillas flexibles de "cuello de cisne" para admitir sondas pasivas Pico de 2.5 mm con puntas de resorte para cualquier telescopio de la serie PicoScope 6000.

Los soportes están montados en una placa base de acero con acabado espejo, equipados con postes magnéticos de PCB con arandelas de aislamiento para sostener el dispositivo bajo prueba "para abordar el problema perenne de cómo hacer conexiones de sonda múltiples confiables a un dispositivo bajo prueba", según La firma.

Pico Technology diseña y fabrica sus productos en el Reino Unido.
