5G STS de Rohde & Schwarz agrupa las herramientas de prueba para gNodeB
La aceptación y resolución de problemas del sitio requiere la prueba de capacidades tales como formación de haces y conectividad dual 5G / LTE, para verificar la instalación y el rendimiento.

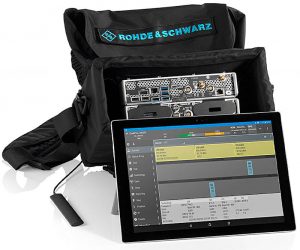

El 5G STS comprende el receptor TSMA6, el downconvertidor TSME30DC, el solucionador de problemas de red de mano Qualipoc Android y el analizador de cable ZPH.
El receptor autónomo TSMA6 utiliza la detección automática de canales para mostrar señales LTE y 5G, identificar la frecuencia del canal y decodificar la información de PCI / SSB para proporcionar un análisis de calidad de la señal.
La incorporación del teléfono inteligente Android Qualipoc permite a los ingenieros de servicio de campo detectar la presencia de un operador 5G y verificar la velocidad del enlace ascendente, la velocidad del enlace descendente y la latencia.
También puede realizar mediciones de calidad de celdas y haces y verificar la presencia y calidad de la celda de anclaje LTE.
El cable conductor opcional ZPH, que combina el analizador espectral y la funcionalidad del probador de cable y antena, puede medir el ancho de banda ocupado de la portadora 5G.
Usando una puerta de tiempo, aísla la señal de enlace ascendente, que se utiliza para la búsqueda de interferencia en redes TDD. La función de intervalo cero permite ver el SSB en el dominio del tiempo y determinar cuántos haces hay.
También puede medir la potencia óptica y las mediciones conducidas por RF de VSWR y la distancia a la falla en el sitio de la celda.
La detección automática de canales puede configurar el receptor con la configuración de medición correcta en lugar de ingresarlos manualmente en el instrumento.
La firma afirma que su 5G STS es significativamente más rápido y más sensible que un analizador de espectro tradicional y puede ejecutar pruebas 5G y LTE simultáneamente.
