1.3kW de un convertidor de un cuarto de ladrillo
La eficiencia alcanza un pico superior al> 97%, proporcionando 8.85-12.55Vdc a etapas de conversión reguladas no aisladas más abajo en la cadena de potencia.

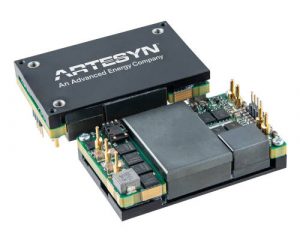

Llamado BDQ1300, "ha sido diseñado para admitir principalmente dos arquitecturas de conversión de energía", según el director de marketing de la compañía Andy Brown: "O bien la red de arquitectura de conversión convencional de 'dos etapas', donde el BDQ1300 solo proporciona energía a 12V no aislados los convertidores de punto de carga de entrada, o el módulo también se pueden usar para admitir una arquitectura de conversión híbrida, donde parte de la potencia de la aplicación se convierte con productos de 'conversión directa' de 48V a bajo voltaje, junto con la conversión convencional de dos etapas . " Agregó que los miembros de Power Stamp Alliance están desarrollando productos de conversión directa.
La capacidad de salida es de t0 107A, según la hoja de datos, y puede tener un encabezado PMBus de cuatro pines que proporciona funciones PMBus estándar como monitoreo de voltaje, monitoreo de corriente, control de arranque, control de apagado, advertencia de protección, temperatura Monitoreo y revisión-control de la información. Se incluye protección contra sobretensión de salida.
BCQ1300 es una parte similar (salida de 9.6 ~ 14.5Vdc 90A) sin PMbus, pero con capacidad de uso compartido de corriente en paralelo. Esta parte no parece tener protección contra sobretensión de salida, una para que usted pueda verificar, querido lector.
El aislamiento permite conexiones a tierra de entrada y salida separadas para la gestión de EMI y para ayudar a contener las condiciones de falla en el lado primario del convertidor.
"Los módulos utilizan un pin-out estándar de cuarto de ladrillo de alta corriente", dijo la firma. “Se proporcionan un par de pines de alimentación para la salida positiva y las conexiones a tierra para permitir que la corriente se conduzca a la PCB host. Las pérdidas de conducción del módulo se minimizan con pasadores de gran diámetro ".
La operación es de -40 ° C a 85 ° C con enfriamiento por aire, y hay una opción de enfriamiento de la placa base.
Las piezas están disponibles a través de la red global de representantes de ventas, distribuidores y revendedores de valor agregado de Artesyn.
